Excelencia Alemana en Sistemas de Herrajes para Puertas y Ventanas.

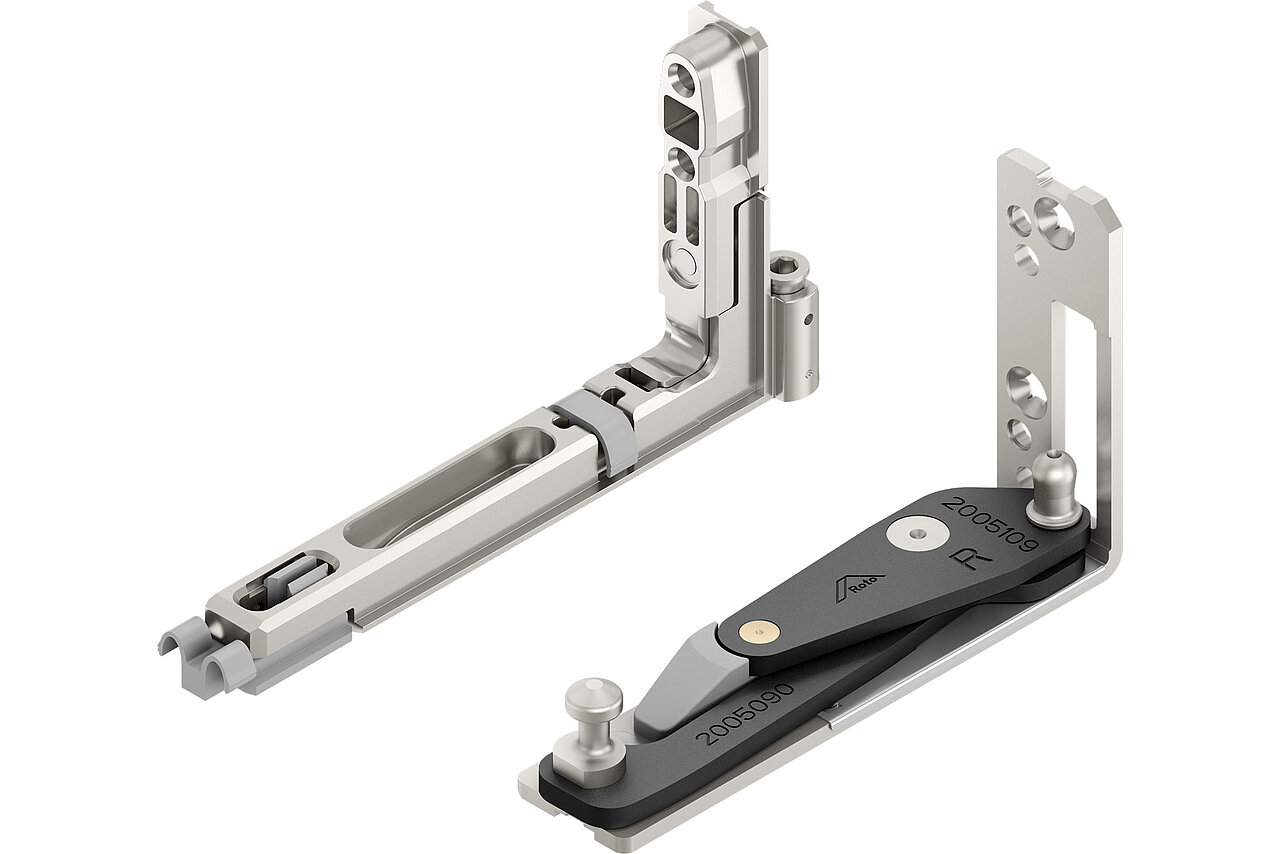

Los lados de bisagras son indispensables para que las ventanas funcionen sin problemas. Cuanto menos se ven, más elegante es el diseño de la ventana. Roto NX | C es el lado de bisagra oculto para ventanas oscilobatientes de madera y PVC con un eje de herraje de 13 mm y un peso de hoja de hasta 180 kg. Ofrece muchas opciones para convertir una ventana en una ventana de diseño de alta calidad, ya que desaparece de forma invisible en el perfil de ventana. Para las exigencias de la arquitectura moderna actual.
Mecanizado rápido en la fabricación
Fácil montaje en la obra
Amplia variedad de opciones de uso, como elementos de ventanas grandes de hasta 3000 mm y elevados pesos de hoja de hasta 180 kg (madera)
Alta protección antirrobo según las clases de resistencia RC 2 y RC 3
Del innovador sistema de herrajes Roto NX Tilt&Turn
Roto NX | C desaparece de forma invisible en una amplia gama de perfiles de ventana, formatos y variantes de diseño: para infinitas posibilidades en la ejecución de ventanas de diseño.
Roto NX | C desaparece de forma invisible en una amplia gama de perfiles de ventana, formatos y variantes de diseño: para infinitas posibilidades en la ejecución de ventanas de diseño.
Peso de hoja hasta 120 kg sin componentes adicionales o hasta 100 kg con conexión a soleras
Peso de hoja hasta 150 kg en perfiles de PVC y hasta 180 kg en perfiles de madera con compensación de carga y limitador de apertura
Peso de hoja entre 150-180 kg con placa de sujeción

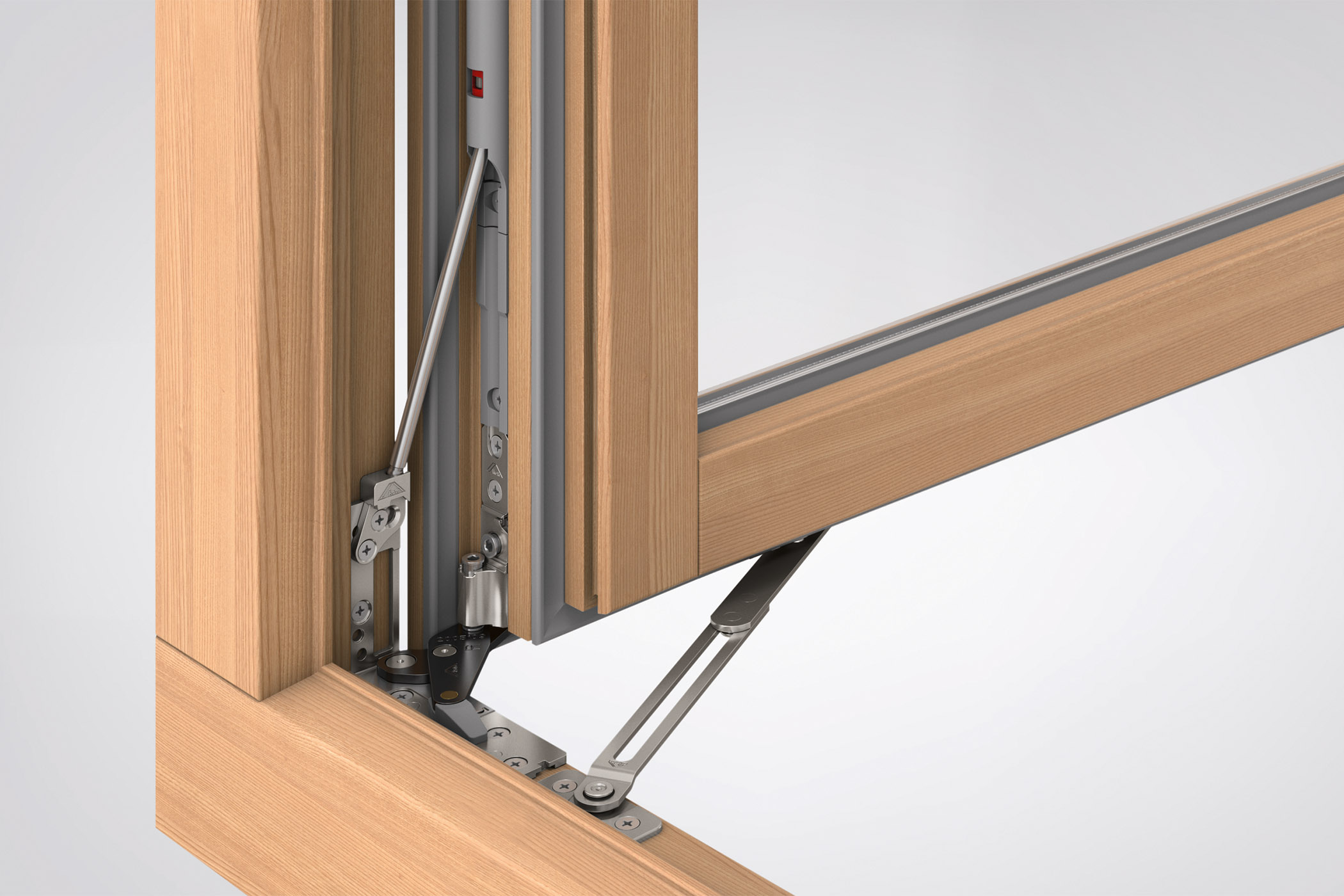

Ventana de madera con compensación de carga y limitador de apertura para hojas con un peso superior a 120 kg
Oculto e imprescindible
Aspecto armonioso gracias a los perfiles a ras de la superficie
Ejecución sencilla de ventanas de diseño
Amplia gama de perfiles de ventana, formatos y variantes de diseño
Alta protección antirrobo según las clases de resistencia RC 2 y RC 3
Protección antirrobo ampliada con los componentes Tilt-Safe: RC 2 en posición oscilo
Con certificado QM 328, cumple la clase de duración H3 según DIN EN 13126-8
Acabado Roto Sil Level 6 para la máxima protección contra la corrosión
Mecanizado rápido y fácil montaje en la obra
Principio inteligente de suspensión
Ajuste y conversión sencillos con herramientas estándar sin gran esfuerzo
Unión sencilla del marco y la hoja
Procesos eficientes: Piezas de herraje óptimamente coordinados para la máxima automatización
Uso de piezas idénticas para reducir la complejidad
Pequeña variedad de piezas para ocupar poco espacio en el almacén
Bajos costes de almacenamiento y logística

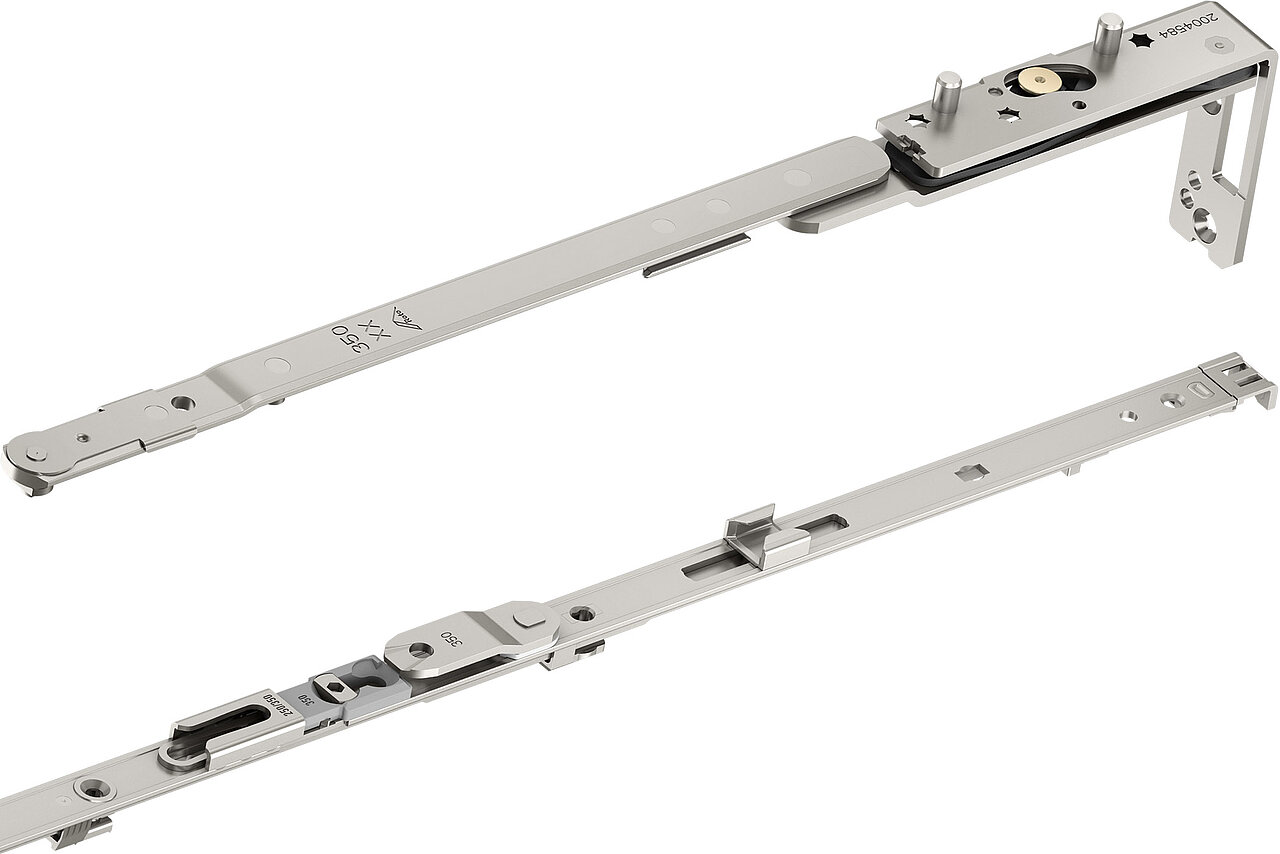

El mismo principio de suspensión para los tres tamaños del brazo de compás permite un montaje estandarizado y sin complicaciones. Unión sencilla del brazo de compás y la guía de compás con un clic. Además, la hoja se puede ajustar fácilmente una vez montada en la puerta para regular la medida de apertura oscilo.
Guiar la hoja ligeramente inclinada a lo largo del marco hacia abajo hasta que la bisagra angular choque perceptiblemente con el pernio angular. Adicionalmente: Montaje seguro sin protección manual adicional ni herramienta de ajuste separada.

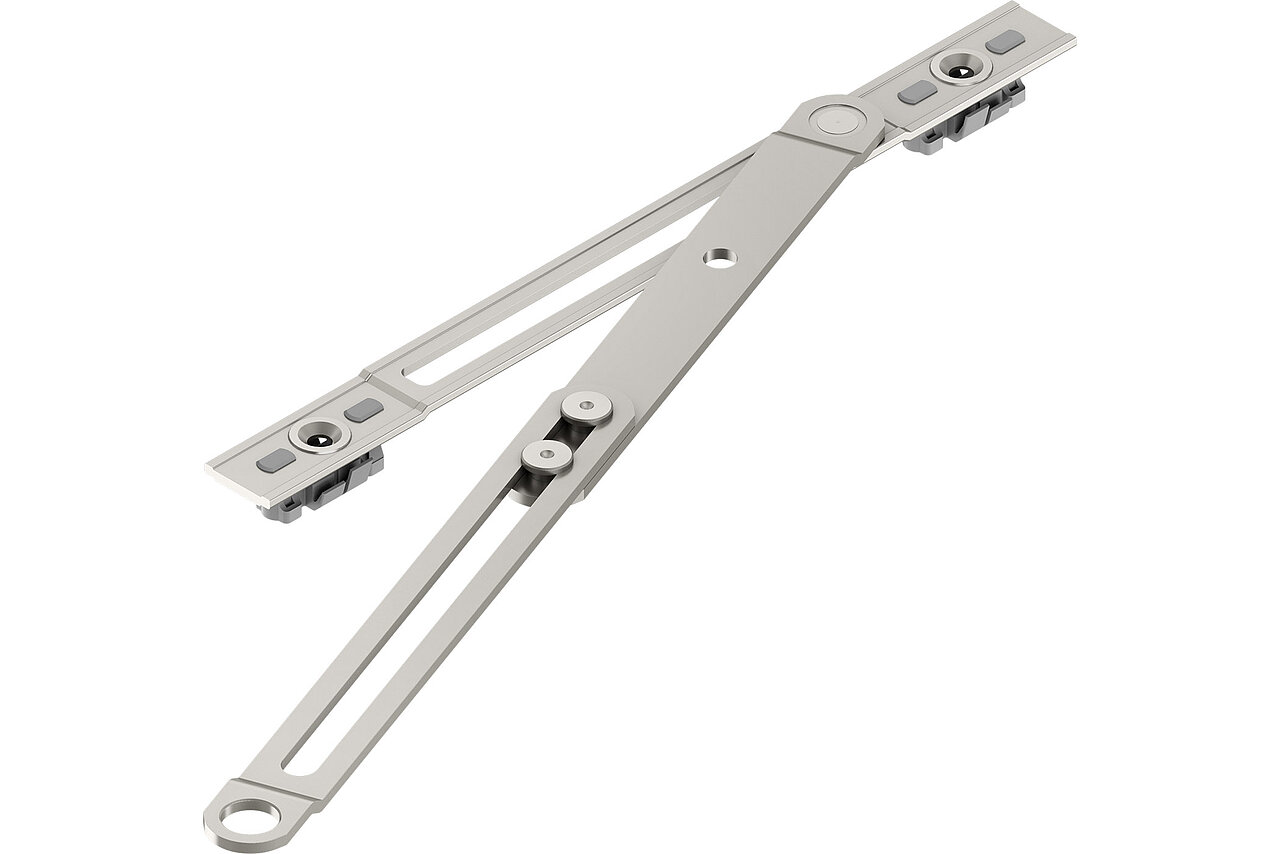

Se utiliza para pesos pesados elegantes de a partir de 120 kg y desde un ancho de canal de herraje de 1000 mm en combinación con compensación de carga o cuando se debe limitar el ancho de apertura.
Máxima estabilidad de peso para hojas de ventana grandes de madera de hasta 180 kg. Fácil ajuste gracias al visor y al resorte pretensado.
Una evolución que traspasa fronteras y simplifica al máximo la instalación de ventanas.
Unos sencillos pasos
Herramientas estándar
Mayor seguridad durante la instalación
Montaje de la hoja
Ajuste
Mantenimiento y conservación
| Material del marco | Madera, PVC |
|---|---|
| Ancho de canal de herraje | 340* – 1750 mm |
| Altura de canal de herraje | 285 – 3000 mm |
| Peso de hoja | 120 kg*** (up to 180 kg** for timber, up to 150 kg** for PVC) |
| Eje de herraje | 13 mm |
| Clase de duración | H3 |
*La anchura mínima del galce de la hoja es en función del perfil
**Con transferencia de carga y limitador de giro, 150 - 180 kg adicionalmente con placa de fijación
***Para puertas balconeras con soleras a partir de 100 kg con transferencia de carga y limitador de apertura
