Herraje completamente oculto para ventanas de aluminio grandes y pesadas
Elevada comodidad de instalación y eficiencia
Sistema modular
Pesos de hoja de hasta 180 kg

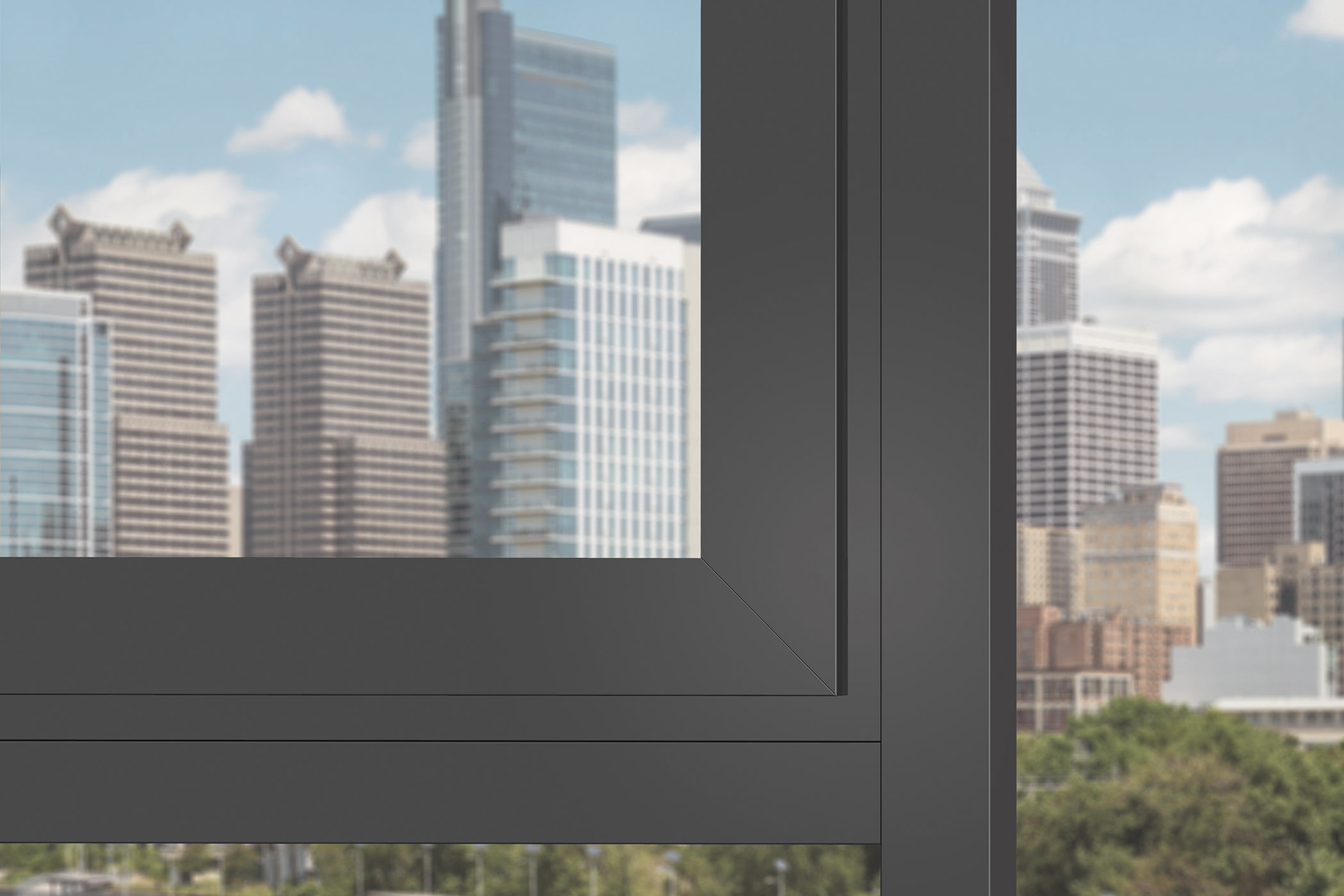

Roto AL Designo es el elegante herraje completamente oculto para ventanas practicables/oscilobatientes de aluminio con un peso de hoja de hasta 180 kg. Cumple los requisitos más altos de diseñadores y arquitectos en lo referente a un aspecto impecable, gran funcionalidad y comodidad de instalación. El modelo más destacado del segmento del aluminio está construido según el acreditado principio modular de Roto y permite su integración en prácticamente todos los sistemas de perfiles de cámara europea.
Altura de la hoja hasta 3000 mm
La máxima altura de la hoja de Roto AL Designo 180 kg es de 3000 mm
Sin compensación de carga a partir de anchura de la hoja de 735 mm y hasta 130 kg
Empleando una bisagra angular reforzada y un pernio angular también reforzado del programa de herrajes Roto AL Designo es posible prescindir completamente del montaje de una compensación de carga hasta un peso de hoja de 130 kg.
El herraje completamente oculto Roto AL Designo abre así nuevas posibilidades en el diseño de elementos de ventana también en lo referente a su relación altura/anchura
A partir de una anchura de la hoja mínima de 735 mm la nueva combinación de componentes permite crear todas las anchuras y alturas de hoja habituales

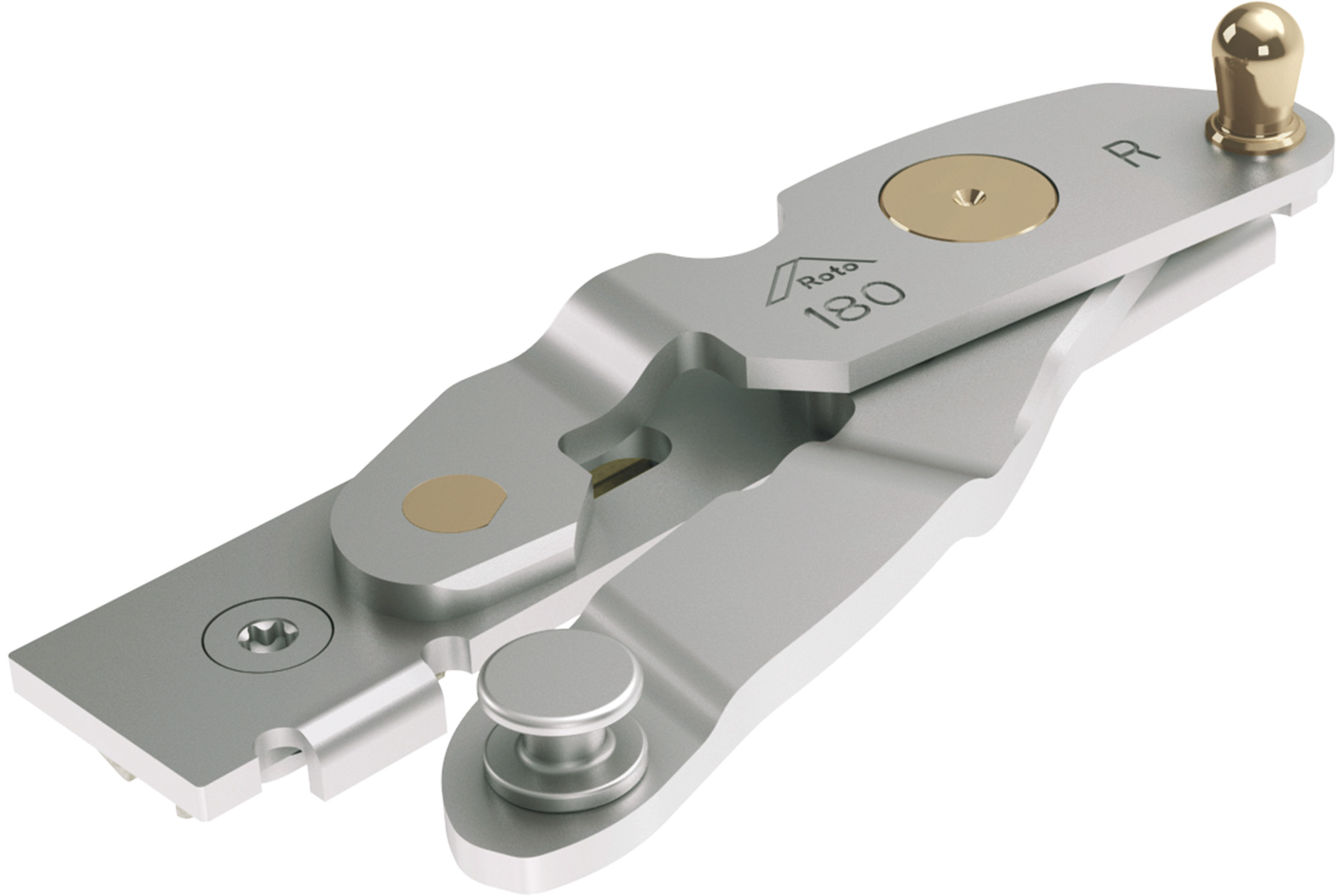

Pernio angular 180 kg
En cuestiones de diseño y funcionalidad Roto AL Designo establece estándares con el lado de bisagra completamente oculto para ventanas de aluminio de gran tamaño. Todos los componentes, exceptuando la manilla, están integrados en el marco y en la hoja de la ventana de forma invisible desde el exterior para que nada interfiera con el aspecto de la ventana.
Exclusiva: la combinación de bloque de sujeción y listón de sujeción con tornillo de punzonado integrado para una unión de fuerza y rígida del lado de bisagra.
Altura de la hoja máxima 3000 mm
Clases de resistencia RC 2 y RC 3
Tipos de apertura: hoja oscilobatiente y hoja practicable

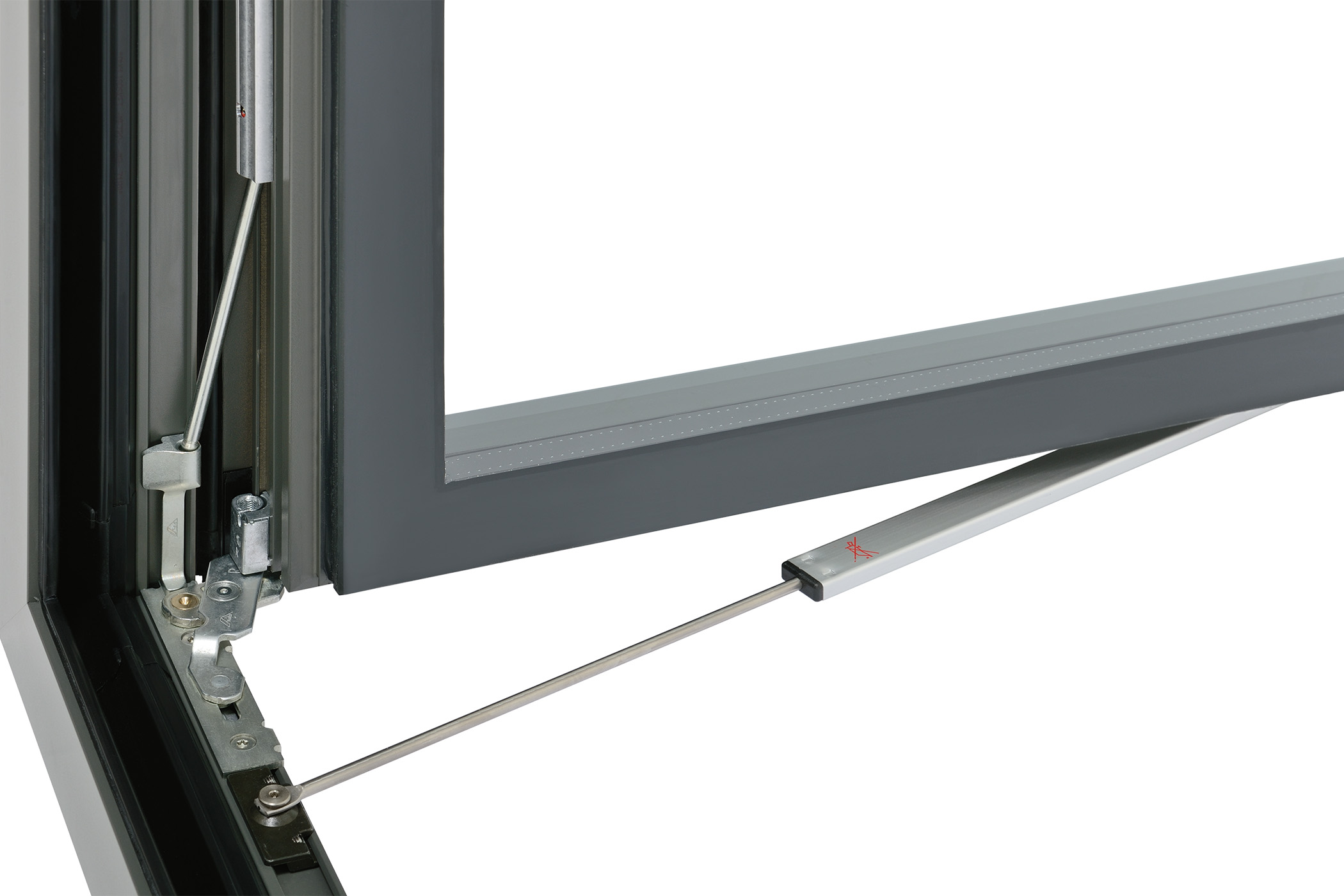

Compensación de carga 150 kg
Altura de la hoja máxima 3000 mm
Compensación de carga opcional para pesos de hoja elevados de hasta 150 kg
Máxima hermeticidad de hoja para hojas muy altas y estrechas gracias al compás de canal acoplable para cierres adicionales
Soluciones especiales específicas para edificios (o. ej. rejillas de ventilación) disponibles bajo petición
Altura de la hoja máxima 3000 mm
Máxima hermeticidad de hoja para hojas muy altas y estrechas gracias al compás de canal acoplable para cierres adicionales
Soluciones especiales específicas para edificios (o. ej. rejillas de ventilación) disponibles bajo petición
Compás 390 para ventanas oscilobatientes muy estrechas
| Anchura de la hoja | máx. 1600 mm |
|---|---|
| Altura de la hoja | máx. 3000 mm |
| Peso de hoja | máx. 180 kg |
| Seguridad | RC 2 / RC 3 |
| Sistemas de perfiles | Sistemas de perfiles de cámara europea |

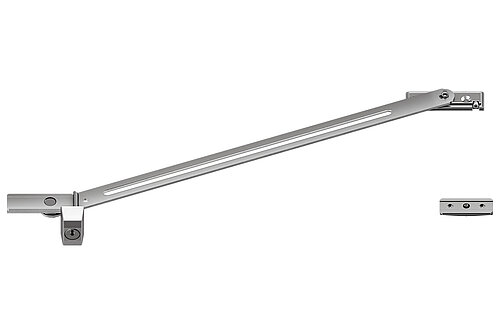

El limitador de apertura frenado y amortiguado está adaptado especialmente para el herraje y permite realizar ambiciosos diseños de edificios.

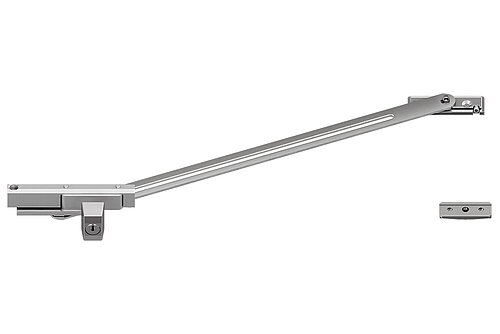

La función de tope con llave permite ajustar y fijar el ángulo de apertura máximo de una hoja. Solo desbloqueando la función de tope será posible abrir completamente una hoja, p.ej. para la limpieza.
Se facilita el nuevo bloqueo de una hoja que se ha abierto completamente con la llave. Rebasando el tope de forma sencilla se reactiva el límite definido. No es necesario volver a bloquear con la llave.

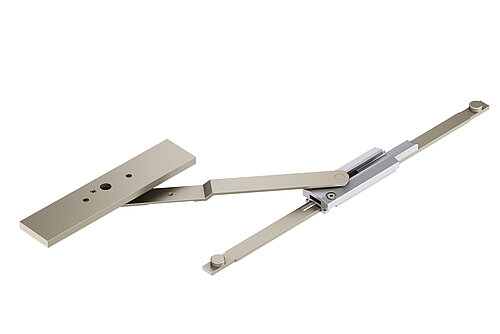

La solución robusta para la protección de ventanas practicables de aluminio de alta calidad: es posible abrir la hoja de ventana hasta un ancho de apertura definido y bloquearla en la posición de tope final con un sencillo manejo de manilla.
Si, además de los máximos requisitos de durabilidad, confort de manejo y seguridad, se da especial importancia a una instalación eficiente, Roto AL Designo será la primera opción:
Robustos accionamientos con hexágono interior redondo en el marco y los componentes de la hoja para un montaje rápido y sin esfuerzo
Ángulo de cambio con horquilla de fijación insertable para un montaje sin herramientas
Medida fija (T4/T5) para una sencilla determinación de las posiciones de los cerraderos y acortamiento de las pletinas de conexión para una alta calidad de fabricación

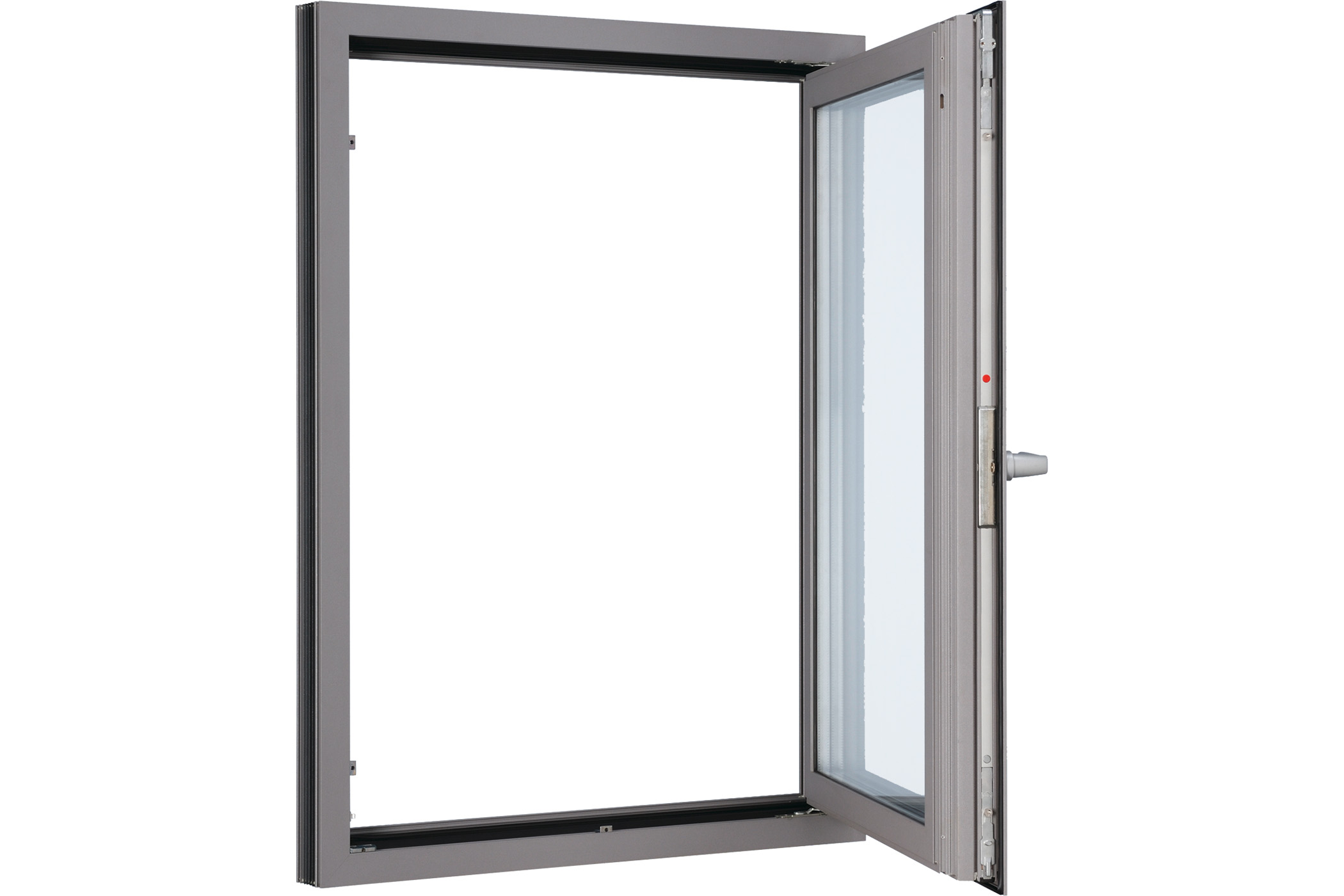

Roto AL Designo

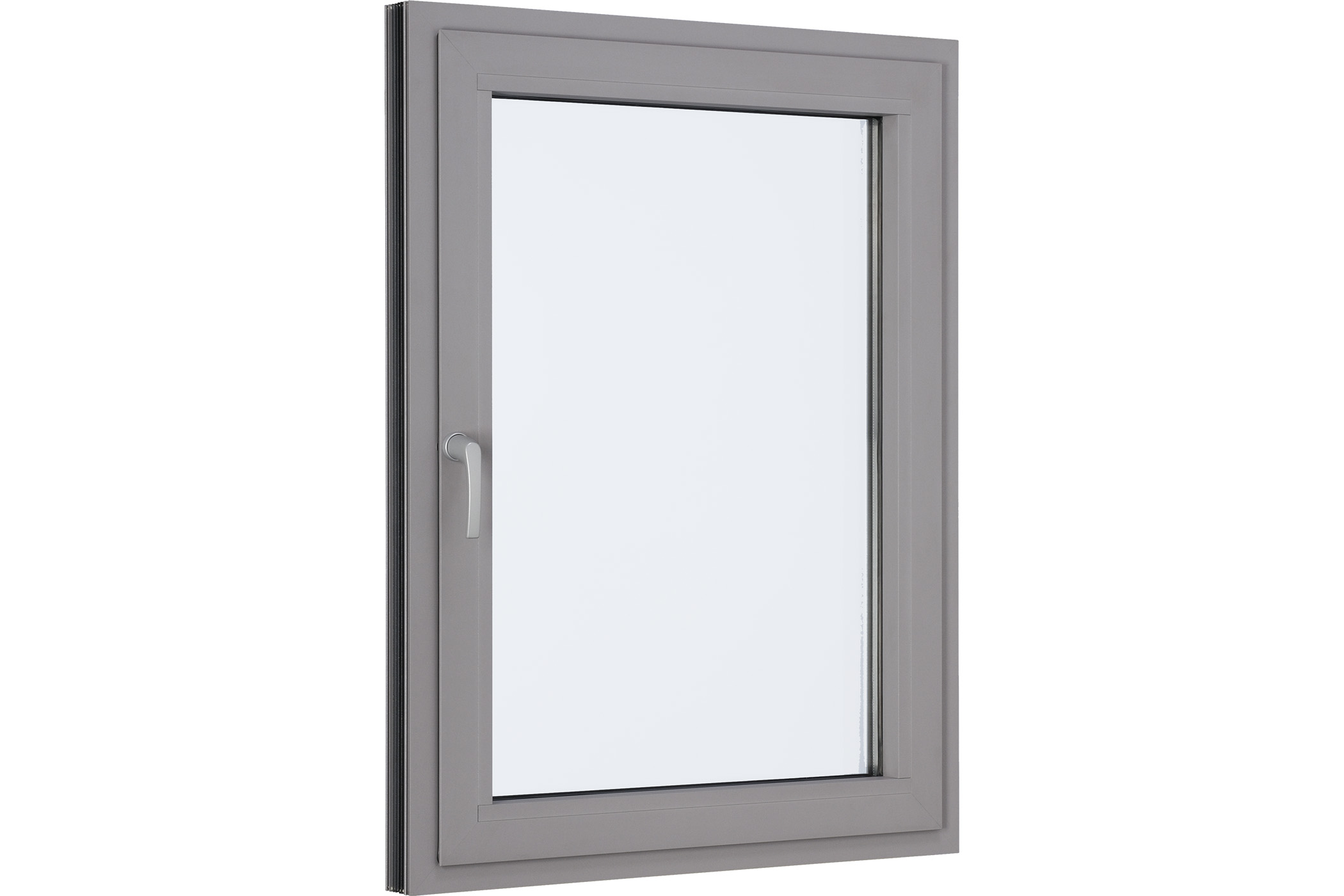

Roto AL Designo

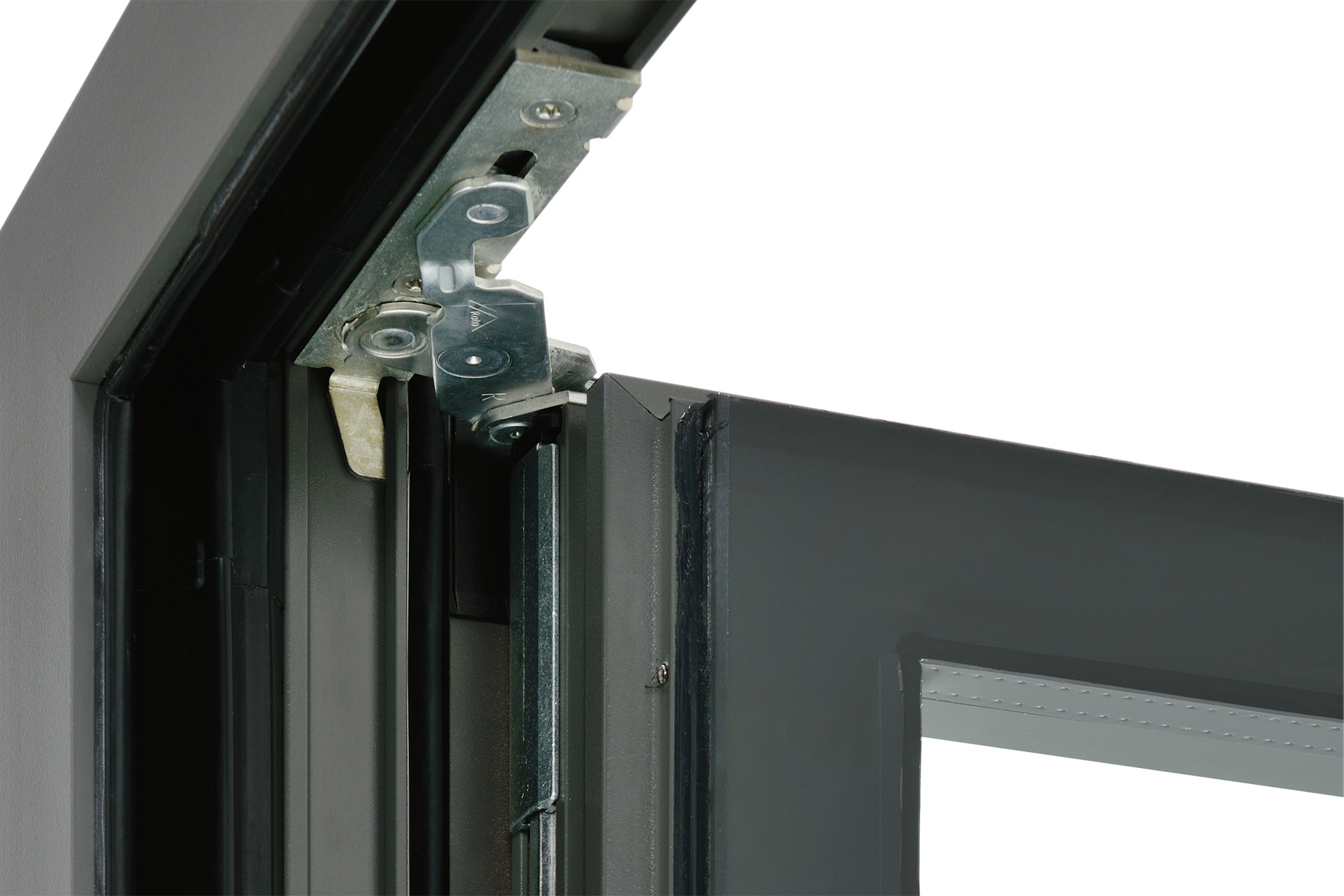

Compás de hoja

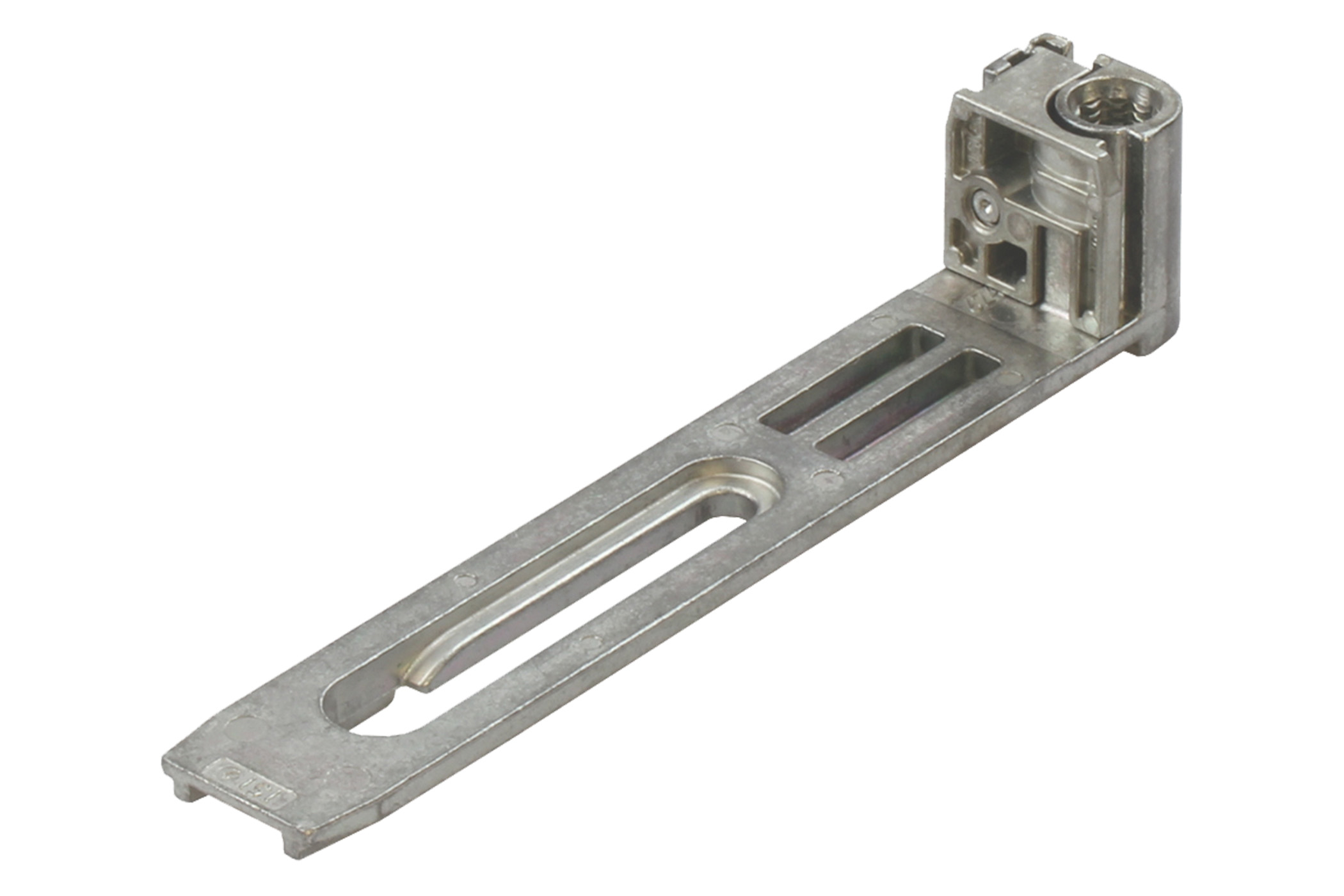

Bisagra angular

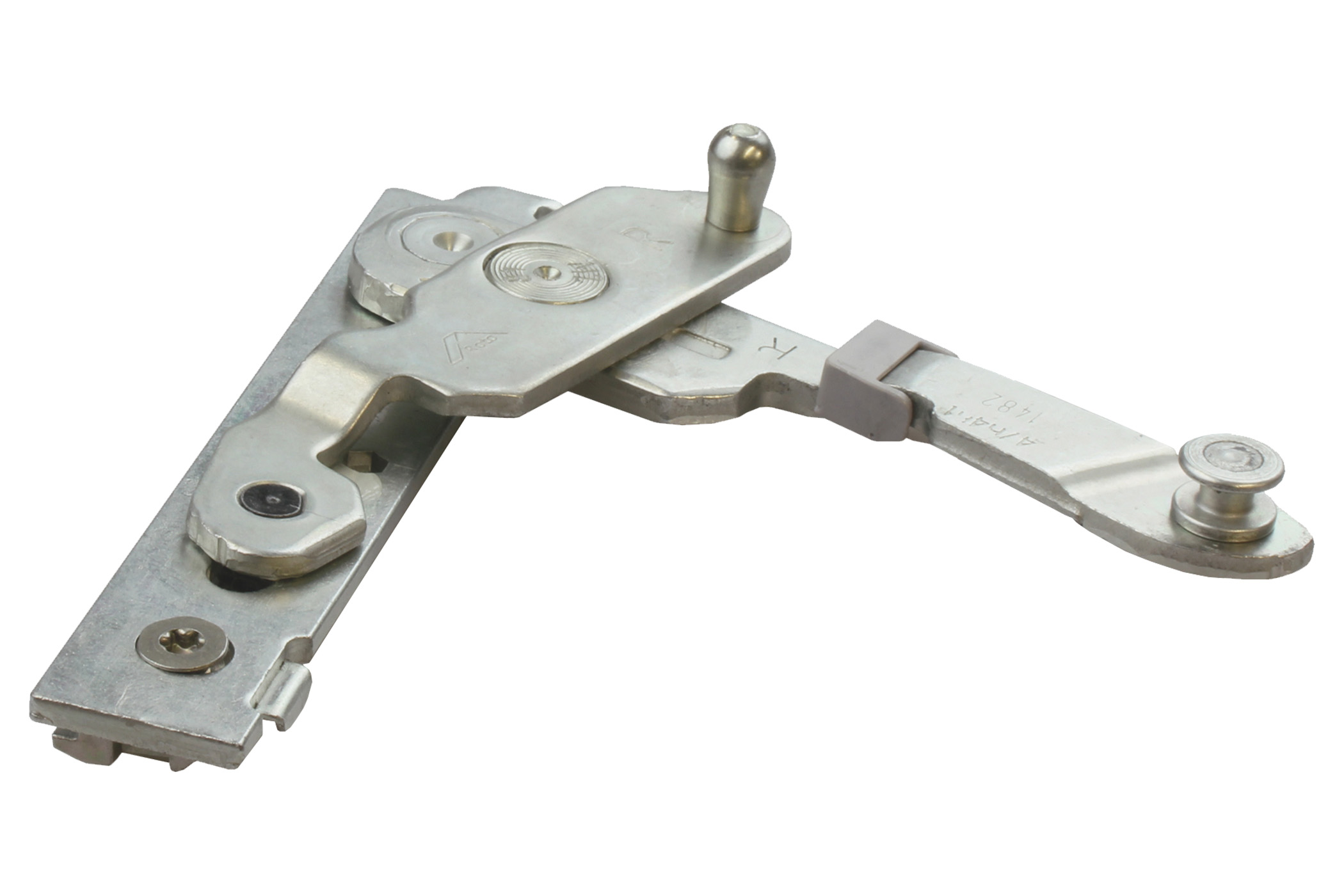

Pernio angular

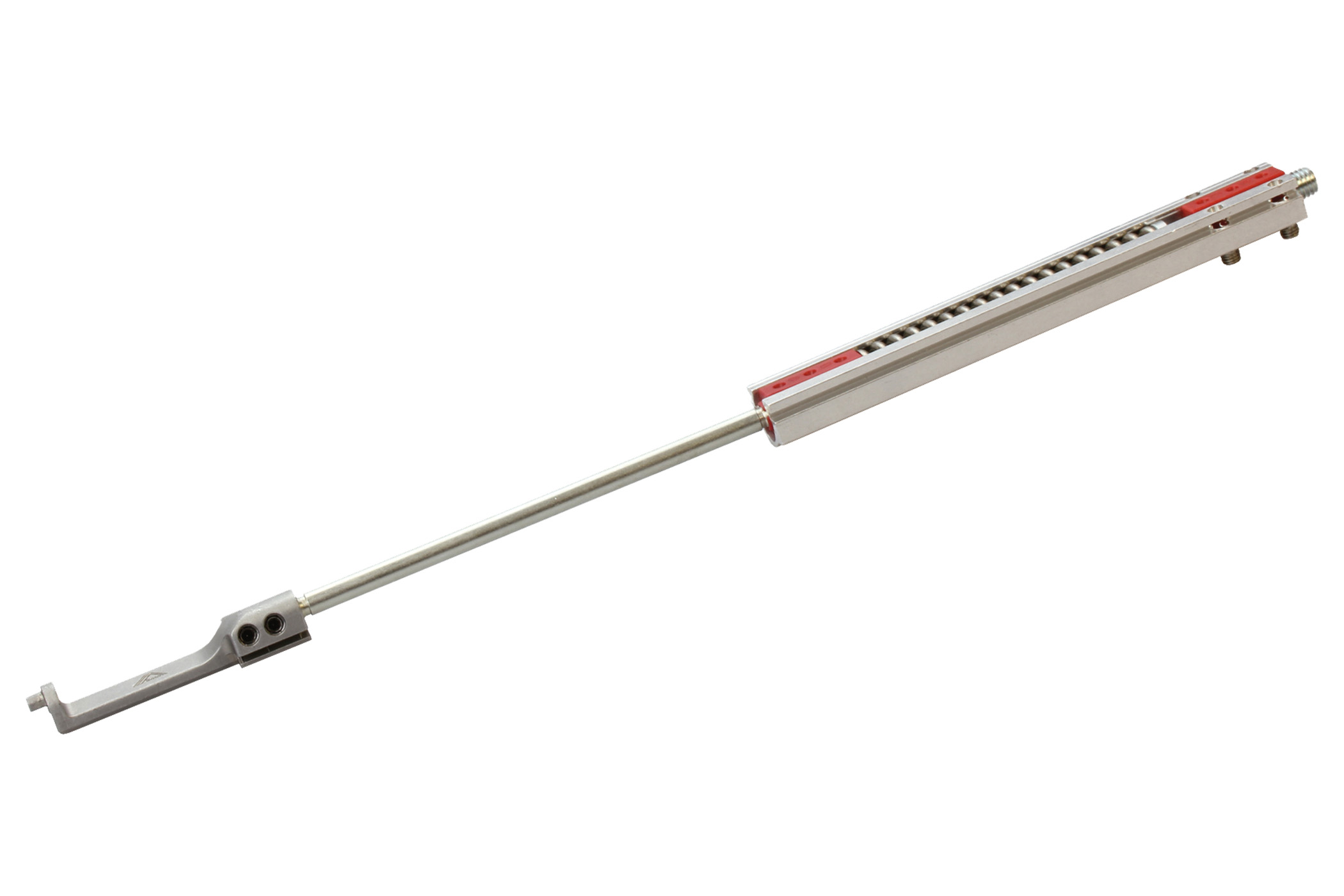

Compensación de carga 100-150 kg
